Регулировочная техника для конвекторов Mohlenhoff

Сервопривод RTM-59PL (white)

арт. 129709

новинка!

Термоэлектрический сервопривод нормально закрытый, AC/DC, 24V, M30*1.5mm, 100N.

Цвет - белый.

Производство - Китай.

(аналог SD 40315-00N80-1S)

Сервопривод RTM-62PL (white)

арт. 129711

новинка!

Термоэлектрический сервопривод нормально закрытый, ручное/автоматическое открытие, AC/DC, 24V, M30*1.5mm, 100N.

Цвет - белый.

Производство - Китай.

(аналог AA 4004-80-02)

Сервопривод RTM-62PL (black)

арт. 129710

новинка!

Термоэлектрический сервопривод нормально закрытый, ручное/автоматическое открытие, AC/DC, 24V, M30*1.5mm, 100N.

Цвет - черный.

Производство - Китай.

(аналог AA 4004-80-02)

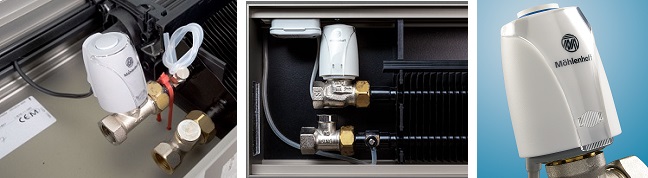

Сервопривод Альфа 4  (24 В)

арт. АА-4004-80-02

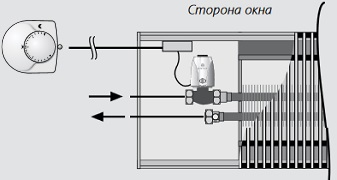

Термоэлектрический сервопривод Альфа 4 (24 В) для управления вентилями VUD 15 конвекторов. В комплекте адаптер VA 80 и соединительный провод. Есть защита от демонтажа.

Рабочее напряжение - 24 В.

Потребление мощности - 1,8 Вт.

Фунцкия First-Open.

100 % защита от негерметичных клапанов.

Класс защиты - III.

Степень защиты - IP 54 (во вставным соединительным проводом)

Рабочий ход - 4 мм.

Усилие управления - 100 N ± 5 %.

Соедин.провод (штепс.) - 2 x 0,75 мм².

Цвет корпуса - белый (RAL 9003).

Сервопривод Альфа 4  (230 В)

арт. АА-2004-80-02

Термоэлектрический сервопривод Альфа 4 (230 В) для управления вентилями VUD 15 конвекторов. В комплекте адаптер VA 80 и соединительный провод. Есть защита от демонтажа.

Рабочее напряжение - 230 В.

Потребление мощности - 1,8 Вт.

Фунцкия First-Open.

100 % защита от негерметичных клапанов.

Класс защиты - III.

Степень защиты - IP 54 (во встав. соед.проводом).

Рабочий ход - 4 мм.

Усилие управления - 100 N ± 5 %.

Соедин.провод (штепс.) - 2 x 0,75 мм².

Цвет корпуса - белый (RAL 9003).

Размеры, ВxШxГ - 55+5x44x61 мм.

Сервопривод Альфа 4 (0-10 В, 24 В)

арт. ARP 40405-00N00-1 N

Сервопривод Альфа 4 (0-10 В), без адаптера VA 80.

Пропорциональное регулирование. Пропорциональный установочный ход. Самокалибрующийся. Распознавание точки закрытия.

Рабочее напряжение - 24 В -10% до +20%, 50/60 Гц.

Входное сопротивление - 100 кОм.

Соединительная линия (вставная) - 3 x 0,22 мм².

Среднее время срабатывания - 30 с/мм.

Длина линии - 1 метр.

Цвет корпуса - серо-белый.

Размеры, ВxШxГ - 60,5+4x44x64 мм.

Сервопривод Альфа (0-10 В)

арт. ARP 40405-00N00-1 S

Cервопривод Альфа (0-10 В) без адаптера VA 80.

Пропорциональный установочный ход. Самокалибрующийся. Распознавание точки закрытия.

Рабочее напряжение: 24 В –10% до +20%, 50/60 Гц.

Входное напряжение управления – 0-10 В.

DC

Входное сопротивление - 100 кОм.

Соединительная линия (вставная) - 3 x 0,22 мм².

Среднее время срабатывания - 30 с/мм.

Длина линии - 1 метр.

Цвет корпуса - серо-белый.

Сервопривод SD 40315

арт. SD 40315-00N80-1S

Термоэлектрический сервопривод на 24 В с адаптером VA80 S для низа вентиля термостата VUE-10.

Используется для конвекторов Mohlenhoff серии QSKM.

Рабочее напряжение - 24 В.

Рабочая мощность - 1,2 Вт.

Модель NC (без тока закрыто).

Ток включения - < 300 мА для макс. 2 мин.

Длина соединительной линии - 1м, 2 х 0,75 мм²

Цвет корпуса - светло-серый (RAL 7035).

Сервопривод SD 20315

арт. SD 20315-00N80-1S

Термоэлектрический сервопривод на 230 В с адаптером для низа вентиля термостата VUE-10.

Используется для конвекторов Mohlenhoff серии QSKM.

Рабочее напряжение - 230 В.

Рабочая мощность - 1,2 Вт.

Модель NC (без тока закрыто).

Ток включения - < 550 мА для макс. 100 мс.

Длина соединительной линии - 1м, 2 х 0,75 мм².

Цвет корпуса - светло-серый (RAL 7035).

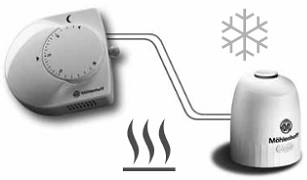

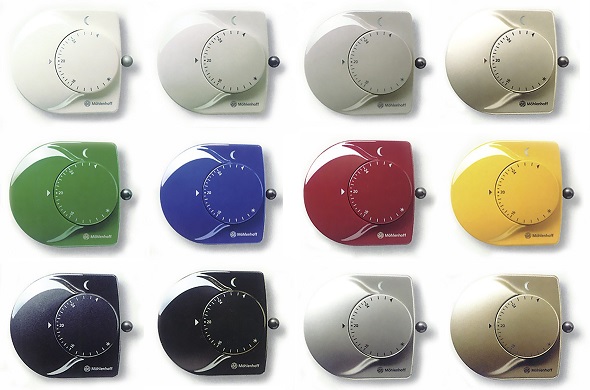

Альфа тип Стандарт (24 В)

арт. AR 4010 S2-S

Комнатный термостат Альфа тип Стандарт (24 В).

Температурная вращающаяся кнопка ¼ градуса „Мягкое переключение“. Ограничение диапазона заданной температуры. Автоматическое понижение температуры (2 K) посредством внешнего переключательного сигнала, включая системный цоколь Альфа AS 1000.

Рабочее напряжение - 24 B, 50/60 Гц.

Может управлять до 5-ти сервоприводами Альфа.

Диапазон температур от +10°C до +28°C.

Ток включения (макс.) - 0,2 A (омич. нагрузка).

Размеры, ВxШxГ - 80x84x27 мм.

Цвет - белый (RAL 9003).

Альфа тип Комфорт (24 В)

арт. AR 4010 K2-S

Комнатный термостат Альфа тип Комфорт 24 В.

Температурная вращающаяся кнопка ¼ градуса „Мягкое переключение“. Ограничение диапазона заданной температуры. Автоматическое понижение температуры посредством внешнего переключательного сигнала, включая системный цоколь Альфа AS 1000.

Рабочее напряжение - 24 B, 50/60 Гц.

Может управлять до 5-ти сервоприводами Альфа.

Выбор режима „День“, „Ночь“ или „Автоматический“.

Дисплей - понижение температуры - светящийся символ „Луна“.

Диапазон температур от +10°C до +28°C.

Понижение температуры: регулируется от 2 K до 6 K.

Рабочее напряжение: 24 B, 50 / 60 Гц

Ток включения (макс.) - 0,2 A (омич. нагрузка).

Размеры, ВxШxГ - 80x93x27 мм.

Цвет - белый (RAL 9003).

Альфа тип Стандарт (230 В)

арт. AR 2010 S2-S

Комнатный термостат Альфа тип Стандарт 230 В.

Температурная вращ.кнопка ¼ градуса „Мягкое переключение“. Ограничение диапазона заданной температуры. Автоматическое понижение температуры (2 K) посредством внешнего переключательного сигнала,

включая системный цоколь Альфа AS 1000.

Рабочее напряжение - 230 В, 50/60 Гц.

Может управлять до 5-ти сервоприводами Альфа.

Диапазон температур - от +10°C до +28°C.

Ток включения (макс.) - 0,2 A (омич. нагрузка)

Размеры, ВxШxГ - 80x84x27 мм.

Цвет - белый (RAL 9003).

Альфа тип Комфорт (230 В)

арт. AR 2010 K2-S

Комнатный термостат Альфа тип Комфорт 230 В.

Температурная вращ.кнопка ¼ градуса „Мягкое переключение“. Ограничение диапазона заданной температуры. Автоматическое понижение температуры посредством внешнего переключательного сигнала

включая системный цоколь Альфа AS 1000.

Рабочее напряжение - 230 В, 50/60 Гц.

Может управлять до 5-ти сервоприводами Альфа.

Выбор режима „День“, „Ночь“ или „Автоматический“.

Дисплей: понижение температуры - светящийся символ „Луна“.

Диапазон температур от +10°C до +28°C.

Понижение температуры: регулируется от 2 K до 6 K.

Ток включения (макс.) - 0,2 A (омич. нагрузка).

Размеры, ВxШxГ - 80x93x27 мм.

Цвет - белый (RAL 9003).

Альфа 0-10 В

арт. AR HK 5010 K-S

Комнатный термостат Альфа 0-10 В.

Температурная вращ.кнопка ¼ градуса „Мягкое переключение“. Ограничение диапазона заданной температуры. Автоматическое понижение температуры посредством внешнего переключательного сигнала включая системный цоколь Альфа AS 1000.

Рабочее напряжение - 24 V, 50/60 Гц.

Может управлять до 5-ти сервоприводами Альфа 24 В.

Выбор режима „День“, „Ночь“ или „Автоматический“.

Дисплей: понижение температуры - светящийся символ «Луна».

Диапазон температур от +10°C до +28 °C.

Понижение температуры регулируется от 2 K до 6 K.

Ток включения (макс.) - 1 A (омич. нагрузка).

Регулятор Альфа AR 6010 KD-S тип Комфорт

арт. AR 6010 KD-S

Терморегулятор Альфа AR 6010 KD-S тип Комфорт - цифровой комнатный термостат со встроенным датчиком частоты вращения вентилятора.

Управляется шинной коммуникацией моделей конвекторов с блоком GS 2000 (QSK или QSK HK).

Напряжение питания - 24V, 50/60Гц.

Выбор режимов работы - Отопление, Охлаждение, Вентиляция.

Есть световая LED-индикация режимов работы на корпусе.

Есть кнопка быстрого нагрева/охлаждения.

Простой монтаж с поставляемым в комплекте системным цоколем Альфа AS 1000.

Цвет - белый (RAL 9003).

Электронный коммутатор ALM22 (230 В)

арт. ALM22

Электронный коммутатор ALM22 - вставной расширительный модуль для повышения выходного тока. Для использования от 5 до максимум 10 сервоприводов Альфа.

Рабочее напряжение - 230 В, АС.

Переключ. мощность - макс. 1500 Вт / 6,5 A.

Монтаж - встроен на системном цоколе Альфа AS 1000.

Комнатный термостат Siemens RDG 160 T

Комнатный термостат Siemens RDG 160 T - комнатный термостат для настенного монтажа со встроенным температурным датчиком и LCD подсветкой.

Рабочее напряжение - AС/DC - 24 В.

Применяется для регулирования и управления тангенциальными вентиляторами с технологией ЕС. Бесступенчатый в автоматическом режиме или ступенчатый в ручном.

Есть режим автотаймера с 8 программируемыми временами переключения. Режимы: комфорт, эконом или защитный.

Есть приемник для управления с инфракрасного пульта дистанционного управления.

Размеры, ВxШxГ - 128x93x30,8 мм.

Терморегулятор RD 40203-10-292-01 тип Стандарт (24 В)

арт. RD 40203-10-292-01

Терморегулятор RD 40203-10-292-01* тип «Стандарт» для отопления, с рабочим напряжением 24 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/белый.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает с NC сервоприводами.

Диапазон устанавливаемых температур - от +5 до +30˚С, с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 40203-10-292-02 тип Стандарт (24 В)

арт. RD 40203-10-292-02

Терморегулятор RD 40203-10-292-02** тип «Стандарт» для отопления, с рабочим напряжением 24 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/черный.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает с NC сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 45203-40-292-01 тип Комфорт (24 В)

арт. RD 45203-40-292-01

Терморегулятор RD 45203-40-292-01 тип «Комфорт» для отопления/охлаждения, с рабочим напряжением 24 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/белый.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 45203-40-292-02 тип Комфорт (24 В)

арт. RD 45203-40-292-02

Терморегулятор RD 45203-40-292-02 тип «Комфорт» для отопления/охлаждения, с рабочим напряжением 24 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/черный.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 45203-60-292-01 тип Контроль (24 В)

арт. RD 45203-60-292-01

Терморегулятор RD 45203-60-292-01 тип «Контроль» для отопления/охлаждения, с рабочим напряжением 24 В, с подсвечивающимся ЖК-дисплеем.Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/белый.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Подключение датчика «теплого» пола или внешнего комнатного датчика.

Коммутационная способность - 1А (омич.нагрузка).

Терморегулятор RD 45203-60-292-02 тип Контроль (24 В)

арт. RD 45203-60-292-02

Терморегулятор RD 45203-60-292-02 тип «Контроль» для отопления/охлаждения, с рабочим напряжением 24 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/черный.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Подключение датчика «теплого» пола или внешнего комнатного датчика.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 20203-10-292-01 тип Стандарт (230 В)

арт. RD 20203-10-292-01

Терморегулятор RD 20203-10-292-01 тип «Стандарт» для отопления, с рабочим напряжением 230 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/белый.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает с NC сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 20203-10-292-02 тип Стандарт (230 В)

арт. RD 20203-10-292-02

Терморегулятор RD 20203-10-292-02 тип «Стандарт» для отопления, с рабочим напряжением 230 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/черный.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает с NC сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 25203-40-292-01 тип Комфорт (230 В)

арт. RD 25203-40-292-01

Терморегулятор RD 25203-40-292-01 тип «Комфорт» для отопления/охлаждения, с рабочим напряжением 230 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/белый.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 25203-40-292-02 тип Комфорт (230 В)

арт. RD 25203-40-292-02

Терморегулятор RD 25203-40-292-02 тип «Комфорт» для отопления/охлаждения, с рабочим напряжением 230 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/черный.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 25203-60-292-01 тип Контроль (230 В)

арт. RD 25203-60-292-01

Терморегулятор RD 25203-60-292-01 тип «Контроль» для отопления/охлаждения, с рабочим напряжением 230 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/белый.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Подключение датчика «теплого» пола или внешнего комнатного датчика.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Терморегулятор RD 25203-60-292-02 тип Контроль (230 В)

арт. RD 25203-60-292-02

Терморегулятор RD 25203-60-292-02 тип «Контроль» для отопления/охлаждения, с рабочим напряжением 230 В, с подсвечивающимся ЖК-дисплеем. Ежедневное и еженедельное программирование. Выбор режима «День», «Ночь» или «Автоматический».

Цвет корпуса/рамки вокруг дисплея - белый/черный.

Переключаемая мощность - макс. 5 приводов Альфа.

Работает как с NC, так и с NO сервоприводами.

Диапазон устанавливаемых температур от 5 до +30˚С с шагом 0.2˚С.

Диапазон чувствительности к температуре от 0 до +40˚С.

Подключение датчика «теплого» пола или внешнего комнатного датчика.

Коммутационная способность - 1А (омич.нагрузка).

Размеры - 86x86x31 мм.

Необходим при использовании конвекторов серии QSK или QSK HK во влажных помещениях (бассейнах).

Импульсный блок питания напряжением 24 В DC предназначен для монтажа в распределительном шкафу на DIN-рейку.

Есть защита от коротких замыканий.

Мощность 120 Вт.

Постоянный ток 5 А.

Размеры: 40 х 113,5 х 125,2 мм

Необходим при использовании конвекторов серии QSK или QSK HK во влажных помещениях (бассейнах).

Импульсный блок питания напряжением 24 В DC предназначен для монтажа в распределительном шкафу на DIN-рейку.

Есть защита от коротких замыканий.

Мощность 480 Вт.

Постоянный ток 20 А.

Размеры: 85,5 х 128,5 х 125,2 мм

Розетка для для электроподключения для сервопривода Альфа и терморегулятора серии RD c ЖК-дисплеем.

Коммутирующая коробка устанавливается внутри корпуса конвектора Mohlenoff.

Дистанционный жидкостной термостат.

Длина каппилярной трубки - 2 м.

Диапазон регулировки - +8˚С - +27˚С.

Предназначен для дистанционного управления термостатическими вентилями. Монтируется на скрытой розетке с пустой трубкой d = 23 мм.

VTM 145

Модуль для вентильного монтажа для QSKM 145

Модуль VTM 145 предназначен для конвектора QSKM 145 (с шириной корпуса 145 мм).

Подключение со стороны помещения слева или снизу.

Модуль состоит из:

• клеммной панели с 3 клеммами макс. 2,5 мм²
• низа вентиля 3/8“, с предустановкой, тип VUE 10, макс. раб.давление 10 бар (*)
• вентиля на обратную подводку 3/8“, с предустановкой, тип RLE 10, макс. раб.давление 10 бар
• 2 шт. V2A соед.гофр.шланга DN 10, длина 130-220 мм, наружная резьба 3/8“, 1 внут.резьба с плоским уплотнением 3/8“, тип WEL-10, макс. раб.давление 10 бар
• непрозрачное защитное покрытие: пластмасса

Длина модуля - 250 мм.

Все порты подключения защищены прорезиненными масками

(*) термоэлектрический сервопривод 230 в или 24 в заказывается отдельно.

VTMN 145

Модуль для вентильного монтажа для QSKM 145

Модуль VTMN 145 предназначен для конвектора QSKM 145 (с шириной корпуса 145 мм).

Как VTM 145-66, но со встроенным блоком питания 230 В АС/ 24 В DC.  Максимальный выходной ток 0,67 А.

Длина модуля - 300 мм.

VTM 195

Модуль для вентильного монтажа для QSKM 195

Модуль VTM 195 предназначен для конвектора QSKM 195 (с шириной корпуса 195 мм).

Подключение со стороны помещения слева или снизу.

Модуль состоит из:

• клеммной панели с 3 клеммами макс. 2,5 мм²- низа вентиля 3/8“, с предустановкой, тип VUE 10, макс. раб.давление 10 бар (*)
• вентиля на обратную подводку 3/8“, с предустановкой, тип RLE 10, макс. раб.давление 10 бар
• 2 шт. V2A соед.гофр.шланга DN 10, длина 130-220 мм, наружная резьба 3/8“, 1 внут.резьба с плоским уплотнением 3/8“, тип WEL-10, макс. раб.давление 10 бар
• непрозрачное пластмассовое защитное покрытие.

Длина модуля - 250 мм.

Все порты подключения защищены прорезиненными масками.

(*) термоэлектрический сервопривод 230 в или 24 в заказывается отдельно.

VTMN 195

Модуль для вентильного монтажа для QSKM 195

Модуль VTMN 195 Предназначен для конвектора QSKM 195 (с шириной корпуса 195 мм).

Как VTM 195-66, но со встроенным блоком питания.

Длина модуля - 300 мм.
