Конвекторы Mohlenhoff QSK HK

Mohlenhoff QSK HK - внутрипольные конвекторы для отопления или охлаждения с тангенциальным вентилятором, т.е. с возможностью работать как в режиме принудительной конвекции, а при выключенном вентиляторе - в режиме естественной конвекции.

Водяные конвекторы Mohlenhoff QSK HK могут работать как на отопление в холодное время года, так и на охлаждение воздуха в помещении, например летом. Теплоноситель для охлаждения должен подаваться от специальной холодильной установки.

С помощью тангенциального вентилятора всасываемый воздух проходит по всей длине наклонного теплообменника и уже нагретым или охлажденным (в зависимости от поступающего теплоносителя) равномерно и по всей длине конвектора поступает в сторону помещения. Возможно исполнение конвекторов с выходом воздуха не в сторону помещения, а в сторону окна (рекомендуется модель QSK HK 360).

Теплообменник выполнен из медной трубки с запресованными на ней алюминиевыми ламелями и окрашен в черный цвет. Он, вентилятор и другая "начинка" размещены в прочном корпусе из анодированного алюминия.

Конвекторы Mohlenhoff QSK HK можно купить в следующих типоразмерах:

  • QSK HK 2L 320. Ширина - 320 мм. Высота 140 мм. 2-х трубный теплообменник. Длина - 1000, 1400, 2150 или 2900 мм.
  • QSK HK 4L 320. Ширина - 320 мм. Высота 140 мм. 4-х трубный теплообменник. Длина - 1000, 1400, 2150 или 2900 мм.
  • QSK HK 2L 360. Ширина - 360 мм. Высота 140 мм. 2-х трубный теплообменник. Длина - 1000, 1400, 2150 или 2900 мм.
  • QSK HK 4L 360. Ширина - 360 мм. Высота 140 мм. 4-х трубный теплообменник. Длина - 1000, 1400, 2150 или 2900 мм.

Под заказ можно сделать конвектор любой нестандартной длины в диапазоне от 1001 до 3000 мм.

Рабочее давление - 10 бар (опционально на заказ можно изготовить прибор на 16 бар).

Максимальная температура горячего теплоносителя - +105°С.

Гидравлическое подключение - 3/4" евроконус с воздухоотводчиком.

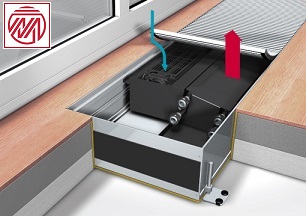

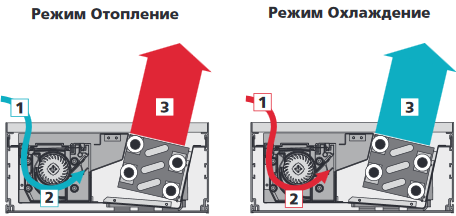

Внутрипольный конвектор Mohlenhoff QSK HK для отопления или охлаждения            Принцип работы конвектора Mohlenhoff QSK HK на отопление или охлаждение



У конвекторов QSK HK с 2-х трубным теплообменником (обозначение 2L), вход/выход в теплообменнике единый для системы отопления и охлаждения. Поэтому на стадии проектирования необходимо организовать переключение между контуром горячего водоснабжения и контуром холодоснабжения, например байпасом или иным другим способом.

У моделей с 4-х трубным теплообменником (обозначение 4L) предусмотрен раздельный вход в теплообменник для контура отопления (подачи/обратки) и контура подачи/возврата холодного теплоносителя.

Все конвекторы этой серии имеют специальный лоток (ванну) для сбора конденсата. Он выполнен из электролитически оцинкованной и окрашенной стали и имеет торцевой отводной патрубок. Принудительный отвод конденсата организовывается с помощью дополнительного компактного конденсатного насоса.

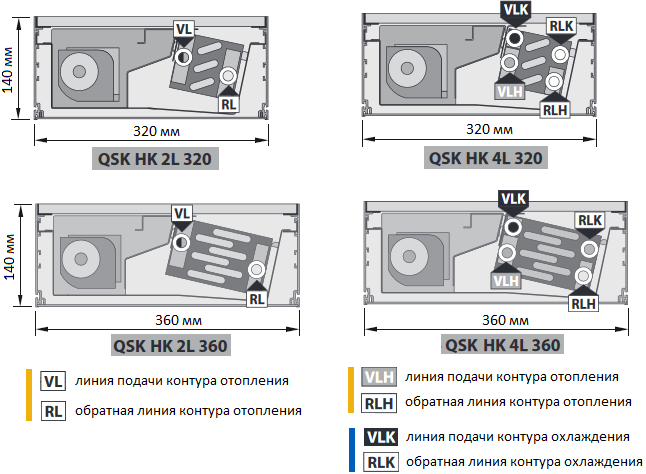

Расположение входов/выходов теплообменников конвекторов Mohlenhoff QSK HK для подключения линий отопления или охлаждения



Управление теплоотдачей конвектора происходит посредством встроенного в правой части корпуса многофункционального устройства GS 2000. К нему возможны подключения различных внешних регулировочных устройств и систем, например термостата Альфа или системы диспетчеризации зданий.







Комплект поставки конвектора QSK HK включает:

  • сам прибор в сборе, c защитным (на время монтажа) плотным картонным листом;
  • наружные юстировочные ножки (JBA 8.80) для регулирования по высоте. Внутренние ножки (JBI 8.80) делаются под заказ;
  • встроенный блок управления GS 2000. Расположен в правой части корпуса, рядом с электромотором вентилятора;
  • паспорт, руководство по установке, монтажу и эксплуатации.

Декоративная решетка (поперечная или продольная) в комплект поставки не входит и покупается отдельно.



Mohlenhoff QSK HK 320

Внутрипольные конвекторы шириной 320 мм и высотой 140 мм могут быть:

  • с 2-х трубным (2 L) теплообменником;
  • с 4-х трубным (4 L) теплообменником.

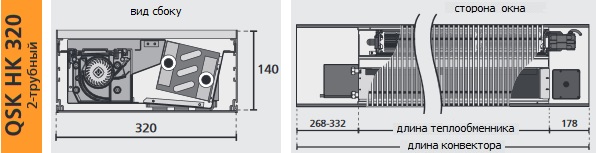

Конвектор Mohlenhoff QSK HK 320 2L, с 2-х трубным теплообменником

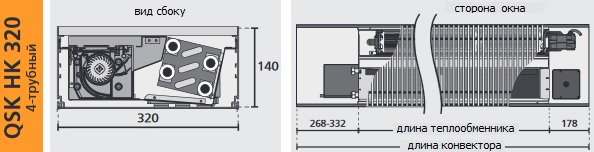

Конвектор Mohlenhoff QSK HK 320 4L. 4-х трубный теплообменник



Цены и основные параметры конвекторов Mohlenhoff QSK HK 320

Модель Ширина Высота Длина, мм Датчик точки росы (TPF) Краткое наименование модели Производительность, Вт

ЦЕНА

Скидки от одного конвектора
по теплу* по холоду**
QSK HK 320 2L - 2-х трубный теплообменник
QSK HK 320 2L 320 мм 140 мм 1000 нет QSK HK 320-2L-140-1000 1106 221 122 432 руб.
1000 есть QSK HK 320-2L-140-1000 с TPF 1106 221 133 472 руб.
1400 нет QSK HK 320-2L-140-1400 2096 419 140 722 руб.
1400 есть QSK HK 320-2L-140-1400 с TPF 2096 419 152 092 руб.
2150 нет QSK HK 320-2L-140-2150 3837 767 180 599 руб.
2150 есть QSK HK 320-2L-140-2150 с TPF 3837 767 191 969 руб.
2900 нет QSK HK 320-2L-140-2900 5284 1057 225 584 руб.
2900 есть QSK HK 320-2L-140-2900 с TPF 5284 1057 236 871 руб.
QSK HK 320 4L - 4-х трубный теплообменник
QSK HK 320 4L 320 мм 140 мм 1000 нет QSK HK 320-4L-140-1000 840 201 129 517 руб.
1000 есть QSK HK 320-4L-140-1000 с TPF 840 201 140 557 руб.
1400 нет QSK HK 320-4L-140-1400 1593 382 148 879 руб.
1400 есть QSK HK 320-4L-140-1400 с TPF 1593 382 160 249 руб.
2150 нет QSK HK 320-4L-140-2150 2916 698 188 426 руб.
2150 есть QSK HK 320-4L-140-2150 с TPF 2916 698 199 631 руб.
2900 нет QSK HK 320-4L-140-2900 4016 962 233 164 руб.
2900 есть QSK HK 320-4L-140-2900 с TPF 4016 962 244 534 руб.

* - теплопроизводительность дана при режиме 90/70°C, температуры воздуха в помещении +20°C.

** - холодопроизводительность дана при режиме 6/12°C, температуры воздуха в помещении +27°C.

Данные рассчитаны при среднем числе оборотов тангенциального вентилятора.



Купить конвекторы Mohlenhoff QSK HK -  sale@konvektor-mohlenhoff.ru



Mohlenhoff QSK HK 360

Конвекторы шириной 360 мм и высотой 140 мм могут иметь:

  • 2-х трубный теплообменник (2L);
  • 4-х трубный теплообменник (4L).

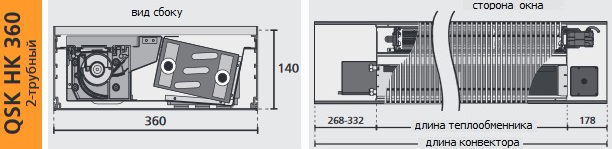

Конвектор Mohlenhoff QSK HK 360 2L с двухтрубным теплообменником

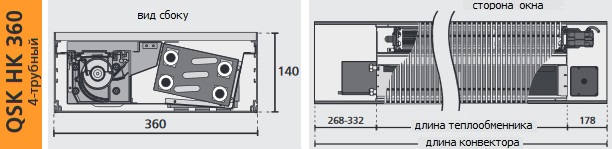

Конвектор Mohlenhoff QSK HK 360 4L с четырехтрубным теплообменником



Цены и основные характеристики конвекторов Mohlenhoff QSK HK 360

Модель Ширина Высота Длина, мм Датчик точки росы (TPF) Краткое наименование модели Производительность, Вт

ЦЕНА

Скидки от одного конвектора
по теплу* по холоду**
QSK HK 360 2L - 2-х трубный теплообменник
QSK HK 360 2L 360 мм 140 мм 1000 нет QSK HK 360-2L-140-1000 1316 263 127 869 руб.
1000 есть QSK HK 360-2L-140-1000 с TPF 1316 263 138 827 руб.
1400 нет QSK HK 360-2L-140-1400 2495 499 146 901 руб.
1400 есть QSK HK 360-2L-140-1400 с TPF 2495 499 158 271 руб.
2150 нет QSK HK 360-2L-140-2150 4565 913 191 474 руб.
2150 есть QSK HK 360-2L-140-2150 с TPF 4565 913 202 844 руб.
2900 нет QSK HK 360-2L-140-2900 6288 1258 238 189 руб.
2900 есть QSK HK 360-2L-140-2900 с TPF 6288 1258 249 477 руб.
QSK HK 360 4L - 4-х трубный теплообменник
QSK HK 360 4L 360 мм 140 мм 1000 нет QSK HK 360-4L-140-1000 1000 239 130 423 руб.
1000 есть QSK HK 360-4L-140-1000 с TPF 1000 239 141 381 руб.
1400 нет QSK HK 360-4L-140-1400 1896 454 159 013 руб.
1400 есть QSK HK 360-4L-140-1400 с TPF 1896 454 165 604 руб.
2150 нет QSK HK 360-4L-140-2150 3470 831 205 069 руб.
2150 есть QSK HK 360-4L-140-2150 с TPF 3470 831 210 424 руб.
2900 нет QSK HK 360-4L-140-2900 4779 1144 245 440 руб.
2900 есть QSK HK 360-4L-140-2900 с TPF 4779 1144 256 810 руб.

* - теплопроизводительность дана при режиме 90/70°C, температуры воздуха в помещении +20°C.

** - холодопроизводительность дана при режиме 6/12°C, температуры воздуха в помещении +27°C.

Данные рассчитаны при среднем числе оборотов тангенциального вентилятора.





Устройство конвектора Mohlenhoff QSK HK

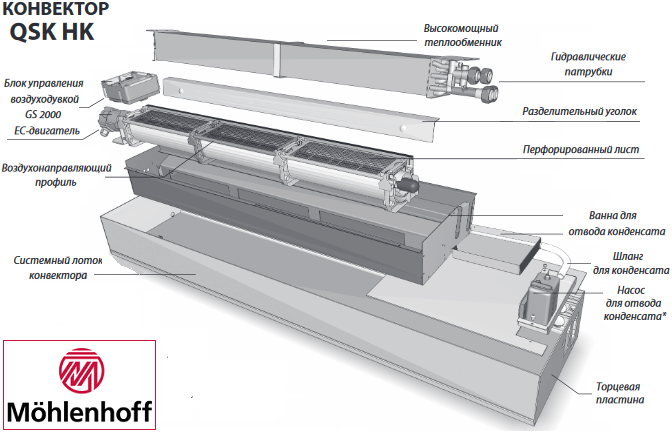

Устройство и основные элементы внутрипольного конвектора Mohlenhoff QSK HK
