Mohlenhoff QLK

Внутрипольный конвектор Mohlenhoff QLK - конвекторы для отопления помещений (естественная конвекция) и с приточной вентиляцией.





Конвектор Mohlenhoff QLK обеспечивает вентиляцию помещения посредством поступления первичного свежего воздуха через систему воздуховодов и индукционную насадку. В холодное время, поступающий в конвектор первичный воздух, нагревается теплообменником и подается внутрь помещения. Также холодный воздух из помещения "сползает"в конвектор, нагревается и поступает обратно уже нагретым и теплым.

Теплообменник конвектора QLK сделан из медной трубы, оребренной алюминиевыми ламелями и размещен в алюминиевом лотке (корпусе) защищенном от коррозии анодированием.

Конвекторы Mohlenhoff QLK выпускаются в трех основных исполнениях по ширине - 260, 320 и 410 мм; по высоте - только 110 мм; по длине - от 1000 мм до 2250 мм ( с шагом - 250 мм). Теплообменник может быть двух-, трех- и четырехтрубным.

Типоразмеры конвекторов Mohlenhoff QLK:

  • QLK 260.  Ширина - 260 мм.  2-х трубный теплообменник. Высота - 110 мм.  Длина - 1000 - 2250 мм (с шагом - 250 мм);
  • QLK 320.  Ширина - 320 мм.  3-х трубный теплообменник. Высота - 110 мм.  Длина - 1000 - 2250 мм (с шагом - 250 мм);
  • QLK 410.  Ширина - 410 мм. 4-х трубный теплообменник. Высота - 110 мм.  Длина - 1000 - 2250 мм (с шагом - 250 мм);

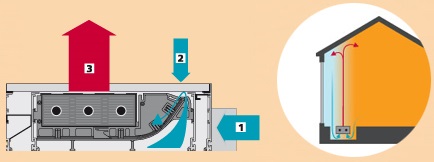

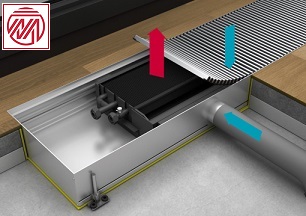

Конвекторы Mohlenhoff QLK. Отопление + с возможностью подвода свежего воздуха     Принцип работы конвекторов Mohlenhoff QLK

Рабочее давление - 10 бар. Максимальная температура теплоносителя - 105 °С.

Гидравлическое подключение - 3/4" евроконус с воздухоотводом. Подключение первичного воздуха - круглые патрубки DN 65.

Завершающим элементом конвекторов Mohlenhoff QSK HK является декоративная решетка (поперечная или продольная), которая поставляется отдельно.





Mohlenhoff QLK 260

Ширина конвектора - 260 мм. 2-х трубный теплообменник.

Модель Высота   Длина конвектора
1000 мм 1250 мм 1500 мм 1750 мм 2000 мм 2250 мм

QLK 260

(260 мм)

QLK 260

110 мм Диапазон теплоотдачи

110-662 Вт

154-957 Вт

198-1328 Вт

242-1756 Вт

287-2238 Вт

331-2729 Вт



Mohlenhoff QLK 320

Ширина конвектора - 320 мм. 3-х трубный теплообменник.

Модель Высота   Длина конвектора
1000 мм 1250 мм 1500 мм 1750 мм 2000 мм 2250 мм

QLK 320

(320 мм)

QLK 320

110 мм Диапазон теплоотдачи

157-808 Вт

220-1254 Вт

283-1702 Вт

346-2090 Вт

409-2400 Вт

472-2750 Вт



Mohlenhoff QLK 410

Ширина конвектора - 410 мм. 4-х трубный теплообменник.

Модель Высота   Длина конвектора
1000 мм 1250 мм 1500 мм 1750 мм 2000 мм 2250 мм

QLK 410

(410 мм)

QLK 410

110 мм Диапазон теплоотдачи

211-1296 Вт

296-1830 Вт

381-2258 Вт

466-2607 Вт

551-3029 Вт

636-3272 Вт

Обращаем Ваше внимание !  В данных таблицах приведен диапазон тепловой мощности электрического конвектора QLK в режиме работы,  от естественной конвекции (без притока первичного воздуха) до максимального притока первичного воздуха, и  при характеристике 75°С/ 65°С/ 20°С. Обязательно уточняйте в отделе продаж тепловую мощность конвектора при других режимах и температурных характеристиках !
